摘要 随着经济的发展，建筑幕墙尤其是玻璃幕墙得到的大量的应用，而上悬窗是目前玻璃幕墙上最常用的开启形式之一，近年来常有上悬窗脱落事件的发生，存在较大的安全隐患。本文结合工程实际，对传统上悬窗防脱构造进行了创新，确保上悬窗结构安全可靠，供幕墙相关设计人员参考。

　　关键词 建筑幕墙，上悬窗，防脱

　　0 前言

　　建筑幕墙作为现代城市建筑重要的组成部分，越来越受到业界的重视。

　　幕墙上开启窗承载着建筑室内外交流的重要作用，它直接影响建筑通风、保温、节能及建筑效果。幕墙常见的开启形式为上悬窗、平开窗、平推窗、推拉窗和内倒窗等。

　　上悬窗由于其开启简便、造价低廉及可靠的防风防雨性能，在建筑幕墙上得到了大量的应用。上悬窗根据其承重方式的不同又分为铰链式和挂钩式，其中挂钩式上悬窗的自重直接由横梁承担，可实现较大的开窗尺寸，且节约铰链等五金件，造价相对低廉，因此挂钩式上悬窗系统在建筑幕墙中的应用最为广泛。

　　但由于传统挂钩式上悬窗的防脱构件在开启扇玻璃缝隙的下侧，安装工序复杂，施工难度大。因此在很多工程中容易被施工人员遗漏，没有安装防脱件，导致开启扇在后期使用过程中脱落，造成很大的安全隐患。本文针对传统挂钩式上悬窗防脱件安装、设计方面的不足进行改进和创新，确保上悬窗防脱构件的可靠性和安全性。

　　1 传统挂钩式上悬窗防脱系统的改进

　　传统挂钩式上悬窗(如图一、图二所示)的防脱构件在开启扇玻璃缝隙的下侧，这种防脱构件在安装幕墙横梁时可通过滑槽滑入横梁当中，但由于防脱构件的左右限位角片需在安装开启扇时才能安装，在实际施工当中，限位角片的安装难度很大，因此在很多工程中左右限位构件很容易被施工人员遗漏。当左右限位角片缺失时，在开启扇长期的开启和关闭的使用过程中，防脱构件会产生一个向左或向右的位移。如果防脱构件正好处于开启扇扇框开口位置时，防脱构件将丧失其防脱的功能，从而导致开启扇在自然或人为因素下脱落事件的发生。

　　针对传统挂钩式上悬窗的防脱构件和其左右限位角片的安装缺陷，对上悬窗系统防脱构件和其限位角片的设计进行了改进，将上悬窗防脱构件及其限位角片设置于玻璃面板的缝隙位置(如图三所示)。与传统挂钩式上悬窗的防脱构件安装方法一致，防脱构件在安装横梁时通过滑槽滑入，开启扇安装完成后再通过玻璃面板缝隙位置安装防脱构件限位角片，安装简便易行、开启扇安全可靠，是一套值得推广使用的上悬窗系统。

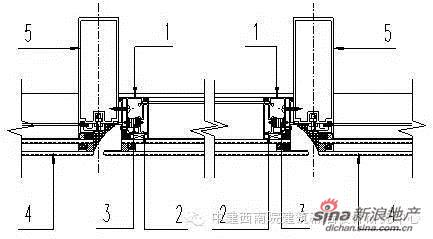

图一 挂钩式上悬窗横剖节点

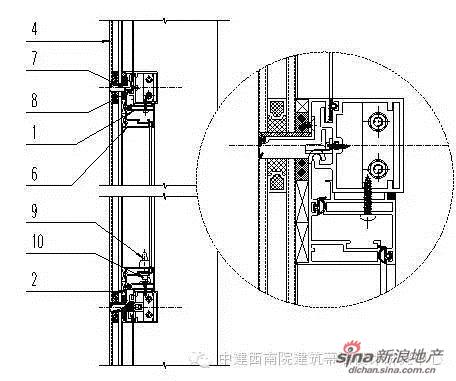

图二 传统挂钩式上悬窗竖剖节点

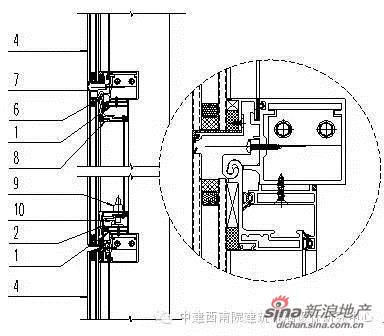

图三 改进后的挂钩式上悬窗竖剖节点

　　图中： 1为上悬窗窗边框；2为左、右、下窗扇框；3为伸缩风撑；4幕墙固定玻璃；5为幕墙立柱；6开启扇上扇框；7为开启扇扇防脱件L=100mm，设置2个；8为开启扇防脱件限位角片L=100mm，设置2个；9为开启执手；10为窗锁点系统。

　　2 传统挂钩式上悬窗防脱系统的创新

　　由于传统挂钩式上悬窗的防脱构件在开启扇玻璃缝隙的下侧，安装工序复杂，施工难度大。因此在很多工程中容易被施工人员遗漏，没有安装防脱件，导致开启扇在后期使用过程中脱落，同时传统挂钩式上悬窗无法满足30度的角度开启。

　　针对传统挂钩式上悬窗的防脱构件和其左右限位角片的安装缺陷，本上悬窗系统改变传统的设计思路，另辟蹊径。通过将上悬窗开启扇上扇框的挂钩反向设置，以及开启扇挂件和铝合金横梁采用分体式设计，二者通过机械连接固定(如图四、图五)。将上悬窗防脱构件和开启扇挂件采用咬合的方式紧密配合，从而杜绝开启扇脱落事件发生的可能。与传统挂钩式上悬窗相比，这种构造能实现更大角度的开启，增大开启扇的通风面积。由于开启扇挂件及防脱和承重功能与一体，安装更为简便易行，防脱构造安全可靠，开启角度大，是一套值得推广使用的上悬窗系统。

图四 挂钩式上悬窗横剖节点

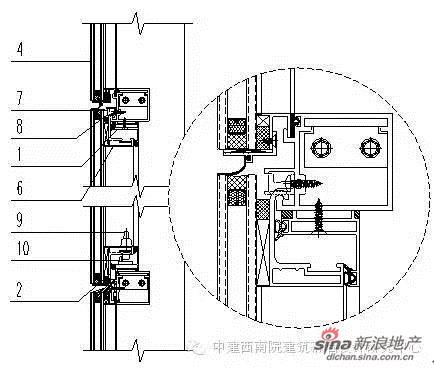

图五 创新后的挂钩式上悬窗竖剖节点

　　图中： 1为上悬窗窗边框；2为左、右、下窗扇框；3为伸缩风撑；4幕墙固定玻璃；5为幕墙立柱；6开启扇上扇框；7为开启挂件(通长)；8为开启扇扣盖；9为开启执手；10为窗锁点系统。

　　3 结语

　　近年来随着国家经济的迅速发展，建筑幕墙作为建筑的外衣，是建筑效果最直观的体现，在市场上得到了大量的应用。展望未来，建筑幕墙仍将是公共建筑中外围护结构的主导。建筑幕墙作为建筑主体的外围护结构，尤其是玻璃幕墙得到了大量的应用，而开启扇承载着建筑室内外交流的重要作用，它直接影响建筑通风、保温、节能及建筑效果。同时作为突出建筑表面的构件，其安全性更不容忽视，我们一定要从源头做起，做好开启扇的防脱设计，确保其完整和安全的使用功能。本文结合工程实际，对传统上悬窗防脱构造进行了创新，供幕墙相关设计人员参考。
